全金属直通阀阀门
全金属阀门 All-Metal Valve
| select | |||

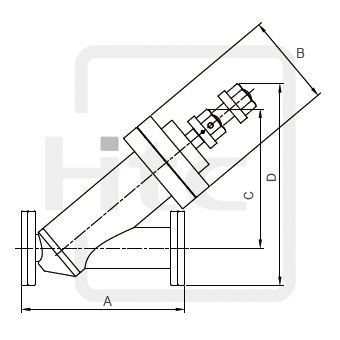

| Model No. | STVBAK-CR16-M | STVBAK-CR35-M | STVBAK-CR63-M |
| Parts No. | 307509030011 | 307513030011 | 307515030011 |
| A | 152.4 | 152.4 | 228.6 |
| B | 86 | 86 | 113.6 |
| C | 125 | 125 | 165 |
| D | 166 | 184 | 247 |
| O.D. | 19.05/19.05 | 38.1 / 25.4 | 60.5 / 34 |
| Select | Model No. | Parts No. | A | B | C | D | O.D. |
| STVBAK-CR16-M | 307509030011 | 152.4 | 86 | 125 | 166 | 19.05/19.05 | |
| STVBAK-CR35-M | 307513030011 | 152.4 | 86 | 125 | 184 | 38.1 / 25.4 | |
| STVBAK-CR63-M | 307515030011 | 228.6 | 113.6 | 165 | 247 | 60.5 / 34 |
SolidWorks 2D & 3D 产品图稿
| Model No. | STVBAK-CR35 | STVBAK-CR63 |
| Parts No. | 307513030011 | 307515030011 |
| Download Type | DWG | STEP | DWG | STEP |
| 全金属角阀 | 初始闭合扭矩 | 最大闭合扭矩 | 安装方向 | 寿命周期（用于 Gasket 垫片密封） |
|---|---|---|---|---|
| CR16 | 150 kg·cm | 250 kg·cm | 任意位置 | 垂直/水平安装方向 300 次 |
| CR35 | 300 kg·cm | 600 kg·cm | 任意位置 | 垂直/水平安装方向 300 次 |
| CR63 | 300 kg·cm | 900 kg·cm | 任意位置 | 垂直安装方向 300 次 水平安装方向 100 次 |
