KF 高真空アルミニウム合金角弁-単動、常開
アルミ製アングル真空バルブ
| select | ||||||

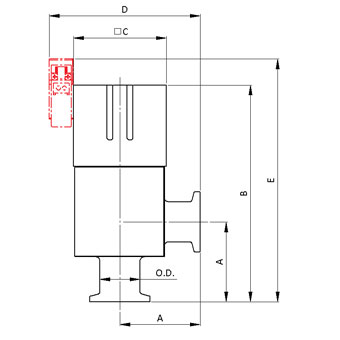

| Model No. | AVABHS-KF16-P-NO-E | AVABHS-KF25-P-NO-E | AVABHS-KF40-P-NO-E | AVABHSSV-KF16-P-NO-E-24VDC | AVABHSSV-KF25-P-NO-E-24VDC | AVABHSSV-KF40-P-NO-E-24VDC |
| Parts No. | 31010941022MA | 31011141022MA | 31011341022MA | 31010941122MA | 31011141122MA | 31011341122MA |
| A | 40 | 50 | 65 | 40 | 50 | 65 |
| B | 108.2 | 111 | 153.8 | 108.2 | 111 | 153.8 |
| C | 46.4 | 55.4 | 70.4 | 46.4 | 55.4 | 70.4 |
| D | - | - | - | 75 | 90 | 112 |
| E | - | - | - | 111 | 120 | 162 |
| O.D. | 20 | 28 | 45 | 20 | 28 | 45 |
| Select | Model No. | Parts No. | A | B | C | D | E | O.D. |
| AVABHS-KF16-P-NO-E | 31010941022MA | 40 | 108.2 | 46.4 | - | - | 20 | |
| AVABHS-KF25-P-NO-E | 31011141022MA | 50 | 111 | 55.4 | - | - | 28 | |
| AVABHS-KF40-P-NO-E | 31011341022MA | 65 | 153.8 | 70.4 | - | - | 45 | |
| AVABHSSV-KF16-P-NO-E-24VDC | 31010941122MA | 40 | 108.2 | 46.4 | 75 | 111 | 20 | |
| AVABHSSV-KF25-P-NO-E-24VDC | 31011141122MA | 50 | 111 | 55.4 | 90 | 120 | 28 | |
| AVABHSSV-KF40-P-NO-E-24VDC | 31011341122MA | 65 | 153.8 | 70.4 | 112 | 162 | 45 |
製品の特徴
- 簡単なメンテナンス、波紋管やシール部品の迅速な取り外しと交換が可能
- アルミニウム合金6061-T6製の弁体は磁性を持たない
- 2つのマイクロスイッチを取り付け済み
- 顧客の要望に応じて、磁気感知器またはマイクロスイッチを取り付け可能
| 適用エリア | フランジ | ソレノイド | センサー | 形成ベロー | 16 | 25 | 40 |
| ヨーロッパ | KF | √ | √ | 31010941022MA | 31011141022MA | 31011341022MA | |
| ヨーロッパ | KF | 24VDC | √ | √ | 31010941122MA | 31011141122MA | 31011341122MA |
